Хидравличен кофраж за автоматично катерене

Хидравличен автокатерещ се кофраж Представено изображение
  • Хидравличен кофраж за автоматично катерене
  • Хидравличен кофраж за автоматично катерене
  • Хидравличен кофраж за автоматично катерене

Кратко описание:

Хидравличната система за самокатерещ се кофраж (ACS) е самокатереща се кофражна система, закрепена към стена, която се задвижва от собствена хидравлична повдигаща система. Кофражната система (ACS) включва хидравличен цилиндър, горен и долен комутатор, които могат да превключват силата на повдигане на главната конзола или катерещата се релса.


Детайли за продукта

Детайли за продукта

Хидравличната система за самокатерещ се кофраж (ACS) е самокатереща се кофражна система, закрепена към стена, която се задвижва от собствена хидравлична система за повдигане. Кофражната система (ACS) включва хидравличен цилиндър, горен и долен комутатор, които могат да превключват силата на повдигане на главната конзола или катерещата се релса. Благодарение на захранването от хидравличната система, главната конзола и катерещата се релса могат съответно да се катерят. Следователно, цялата хидравлична система за самокатерещ се кофраж (ACS) се катери стабилно без кран. Не е необходимо друго повдигащо устройство при използване на хидравличния самокатерещ се кофраж, който има предимствата да е лесен за работа, бърз и безопасен в процеса на катерене. ACS е кофражна система първи избор за строителство на високи кули и мостове.

Характеристики

1.Бързо и гъвкаво катерене

Поддържа както вертикално, така и наклонено катерене с висока ефективност, като завършва всеки цикъл на катерене бързо, за да ускори напредъка в строителството.

2.Плавна и безопасна работа

Позволява катерене както на цяло, така и на отделни единици, осигурявайки синхронизирано, стабилно и безопасно движение по време на целия процес на повдигане.

3.Система без контакт със земята

След сглобяване, системата се изкачва непрекъснато до върха без повторен монтаж на земята (с изключение на свързващите възли), спестявайки място на обекта и намалявайки повредите на кофража.

4.Интегрирани работни платформи

Осигурява работни платформи с пълна височина и обхват, елиминирайки необходимостта от многократно монтиране на скеле и подобрявайки безопасността на строителството.

5.Висока точност на строителството

Предлага прецизно подравняване с лесна корекция, позволявайки коригиране и елиминиране на структурни отклонения етаж по етаж.

6.Намалено използване на кран

Самокатеренето и почистването на място минимизират операциите с кран, намалявайки честотата на повдигане, трудоемкостта и общите разходи за обекта.

Два вида хидравлични самокатерещи се кофражи: HCB-100 и HCB-120

1. Структурна диаграма на диагонален тип скоба

Индикатори за основни функции

1

1. Натоварване на конструкцията:

Най-висока платформа≤0,75 кН/м²

Друга платформа: 1KN/м²

2. Електронно контролирана хидравлика

повдигаща система

Ход на цилиндъра: 300 мм;

Дебит на хидравличната помпена станция: n×2 л /min, n е броят на местата;

Скорост на разтягане: около 300 мм/мин;

Номинална тяга: 100KN и 120KN;

Грешка при синхронизация на два цилиндъра:≤20 мм

2. Структурна диаграма на фермен тип

Композитна ферма

Отделна ферма

Индикатори за основни функции

1 (2)

1. Натоварване на конструкцията:

Най-висока платформа≤4 кН/м²

Друга платформа: 1KN/м²

2. Електронно контролирана хидравликаповдигаща система

Ход на цилиндъра: 300 мм;

Дебит на хидравличната помпена станция: n×2 л /min, n е броят на местата;

Скорост на разтягане: около 300 мм/мин;

Номинална тяга: 100KN и 120KN;

Грешка при синхронизация на два цилиндъра:≤20 мм

Въведение в системите на хидравличните самокатерещи се кофражи

Котвена система

Анкерната система е носещата система на цялата кофражна система. Тя се състои от опънен болт, анкерна обувка, катерещ конус, високоякостен стягащ прът и анкерна плоча. Анкерната система е разделена на два вида: A и B, които могат да бъдат избрани според изискванията.

55

Анкерна система А

①Tсилозни болтове M42

2Cпоглъщащ конус M42/26.5

③Високоякостна свързваща щанга D26.5/L=300

4Aанкерна плоча D26.5

Анкерна система B

①Tсилозни болтове M36

2Cконус за рязане на клони M36/D20

③Високоякостна свързваща щанга D20/L=300

4Aанкерна плоча D20

3. Стандартни компоненти

Носещскоба

Носеща скоба

①Напречна греда за носеща конзола

②Диагонална скоба за носеща скоба

③Стандарт за носеща конзола

④ Щифт

Ретрузивен комплект

1

Ретрузивен комплект

2

Комплект ретрузивни кормилни щанги

Ретрузивен комплект

1

Средна платформа

2

①Напречна греда за средна платформа

3

②Стандарт за средна платформа

4

③Конектор за стандарт

5

④Щифт

Ретрузивен комплект

Анкерна обувка, закрепена към стената

1

Устройство за стенен монтаж

2

Лагерен щифт

4

Предпазителна игла

5

Седалка, закрепена към стената (вляво)

6

Седалка, закрепена към стената (дясна)

Cрязане на клонирелса

Монтаж на окачена платформа

①Напречна греда за окачена платформа

②Стандарт за окачена платформа

③Стандарт за окачена платформа

④щифт

MАйн Уолер

Стандартно сечение на главния ригел

①Главен ригел 1

②Главен ригел 2

③Горна греда на платформата

④Диагонална скоба за основен ригел

⑤Щифт

Достъпникies

Регулиране на седалката

Фланцова скоба

Държач за скоба

Закачи

Изваден инструмент за катерене на конус

Фиба за коса

Щифт за основен ригел

4. Хидравлична система

8

Хидравличната система се състои от колектор, хидравлична система и устройство за разпределение на мощността.

Горният и долният комутатор са важни компоненти за предаването на силата между скобата и катерещата се релса. Промяната на посоката на комутатора може да осъществи съответното катерене на скобата и катерещата се релса.

събрание процес

①Сглобка на скобата

②Монтаж на платформата

③Повдигане на скобата

④Монтаж на ферми и монтаж на работна платформа

⑤Повдигане на ферми и кофраж

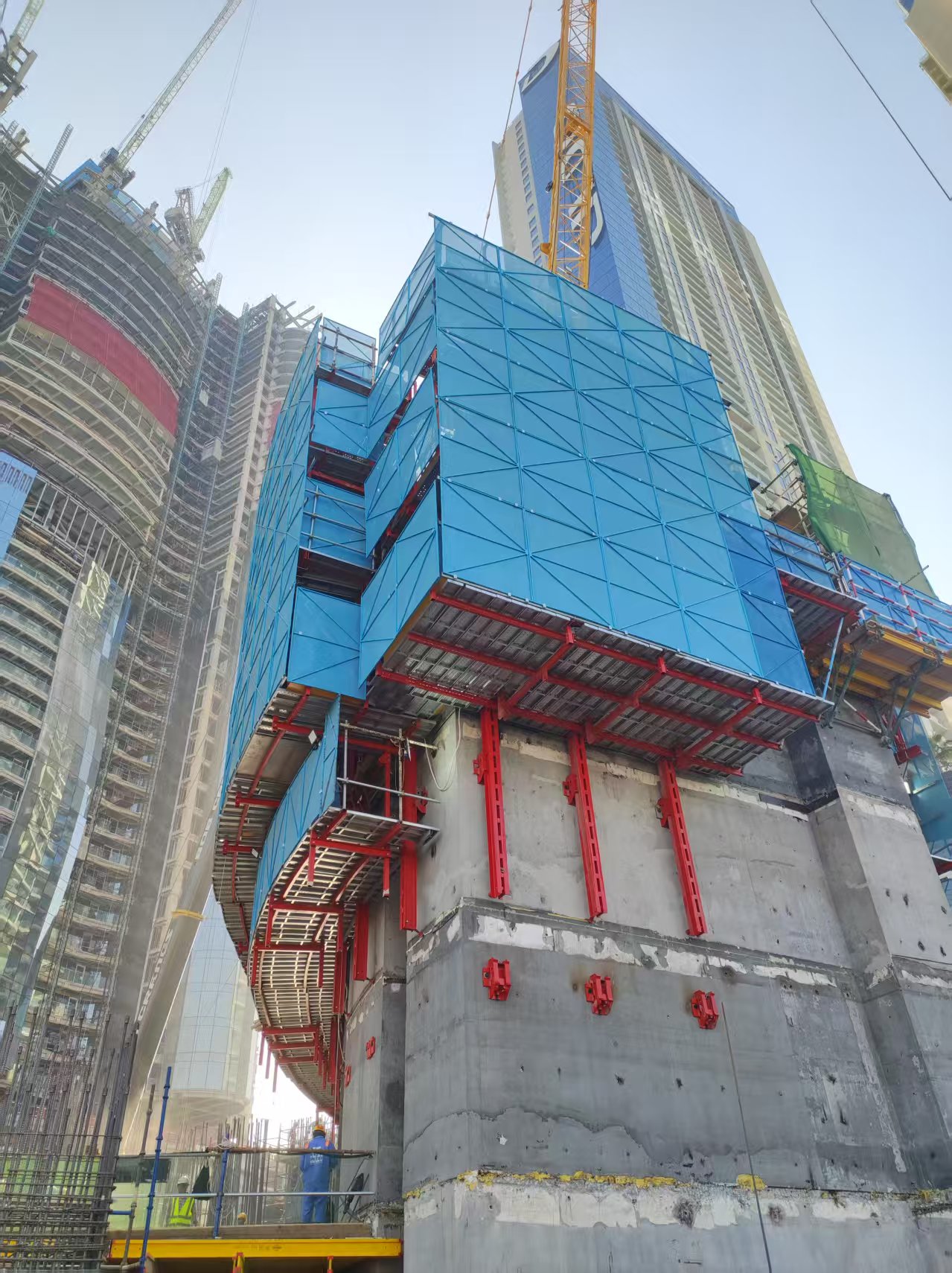

Заявление за проект

Глобален финансов център Шенян Баоненг

Глобален финансов център Шенян Баоненг

4

Дубай SAFA2
